大型鋼結構建筑要經過精密的測量后才能做出設計方案，在細節方面非常重要、深圳睿婕鋼結構現在給大家推薦一些鋼結構測量上的文章，對入門級的朋友有很大的幫助，那么小伙伴們開始上車了，一起學習吧。


1、測量工作的重要性

測量工作的好壞,是關系整體鋼結構安裝質量和進度的大問題,為此鋼結構安裝應重點做好以下幾項工作:



①設計圖紙的審核;



②測量定位依據點的交接與校測;



③測量器具的檢定與檢校;



④測量方案的編制與數據準備;



⑤建筑物測量驗線;



⑥高層鋼結構安裝階段的測量放線工作(包括控制網的建立,平面軸線控制點的豎向投遞,柱頂平面放線,懸吊鋼尺傳遞高程,鋼結構安裝測控等)。



使用鋼尺應注意以下幾點：

溫度改正數=0.00011(t-to)



式中L—測量長度



       t—測量時溫度,℃



       to—標定長度時的溫度,20℃



標準拉力:按制造廠的拉力標準,匹配拉力計的夾具,拉力計數器進行量測



尺的精度改正數=W2L3/24T2



式中W—鋼卷尺,kg/m;



     L—鋼卷尺長度,m;



     T—量距時的拉力,kg

3、建筑物測量驗線

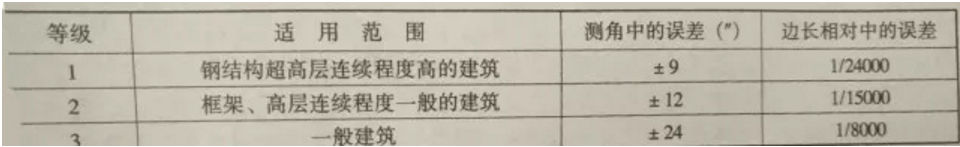

鋼結構安裝前,土建部門已做完基礎,為確保鋼結構安裝質量,進場后首先要求土建部門提供建筑物軸線、標高及其軸線基準點、標高水準點,依此進行復測軸線及標高軸線復測:復測方法根據建筑物平面不同采取不同的方法。



①矩形建筑物的驗線宜選用直角坐標法。



②任意形狀建筑物的驗線宜選用極坐標法。



③平面控制點距欲測點位距離較長,量距困難或不便量距時,宜選用角度(方向)交匯法



④平面控制點距欲測點距離不超過所用鋼尺全長,且場地量距條件較好時,宜選用離交會法。



⑤使用光電測距儀驗線時,宜選用極坐標法,光電測距儀的精度應不低于±(5mn+5mm/km·D),D為被測距離
